Comprendre chaque élément d’une serrure permet de mieux choisir un modèle, repérer une panne et éviter de remplacer tout le mécanisme pour une pièce défectueuse. Une serrure classique repose sur un principe simple, la clé agit sur un cylindre, le cylindre entraîne le mécanisme, puis le pêne vient se loger dans la gâche pour maintenir la porte fermée ou verrouillée.

Ce fonctionnement se retrouve sur de nombreux équipements, portes d’entrée, portes intérieures, portails, fenêtres, cabanons, garages, casiers ou boîtes aux lettres. Même si les formes varient selon les modèles, les bases restent proches. Les serrures à larder, à encastrer, en applique ou multipoints utilisent toutes des composants qu’il est utile de connaître.

Le tableau ci-dessous donne une vue rapide des pièces les plus courantes et de leur rôle.

Quels sont les éléments d’une serrure ?

Une serrure est un mécanisme de fermeture qui ne se déverrouille qu’avec une clé, une combinaison ou, sur certains systèmes plus récents, une commande électrique. Dans sa forme la plus courante, elle repose sur trois pièces essentielles.

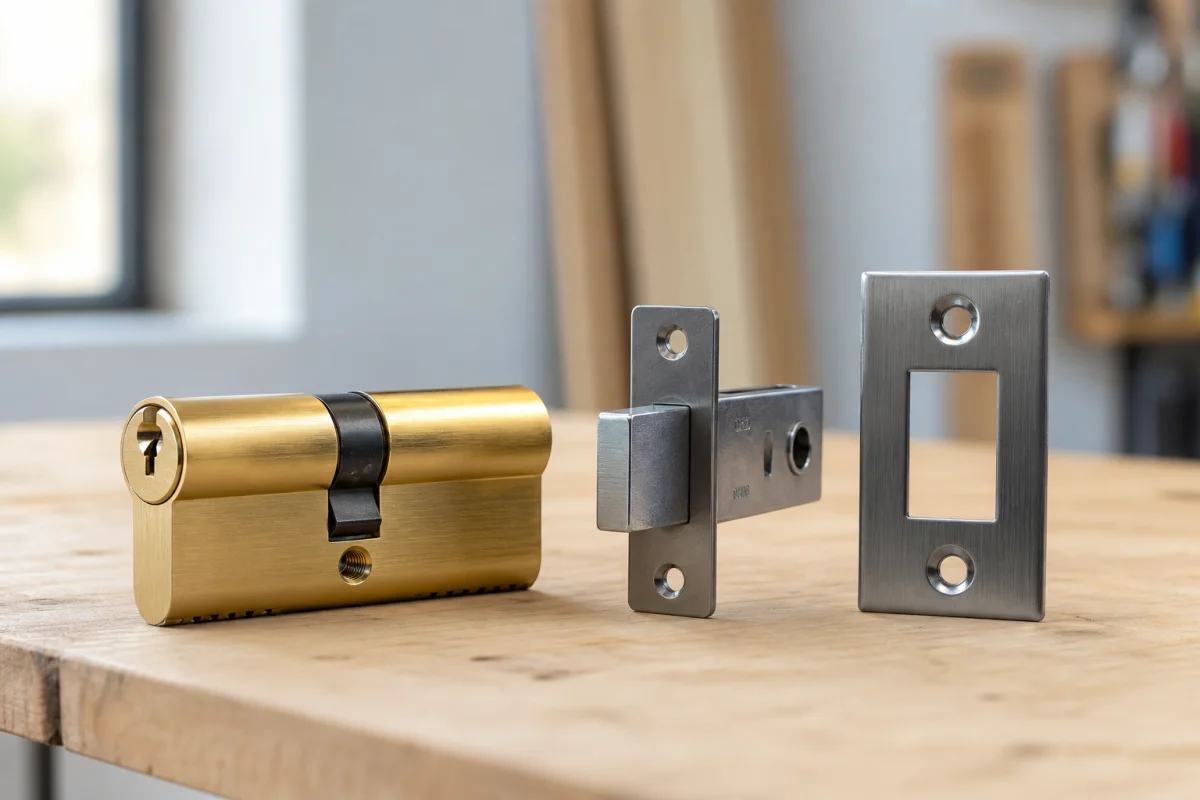

Le cylindre, le pêne et la gâche : les 3 pièces principales

Les trois éléments que l’on retrouve dans la majorité des explications techniques sont les suivants :

• le cylindre, aussi appelé barillet ou canon, où l’on insère la clé,
• le pêne, pièce mobile métallique qui avance et recule,
• la gâche, pièce fixée sur le cadre de la porte qui reçoit le pêne.

Sur beaucoup d’installations, on ajoute aussi la poignée parmi les éléments importants, car elle commande le pêne demi-tour utilisé au quotidien pour ouvrir sans verrouiller complètement.

Comment ces éléments fonctionnent ensemble pour verrouiller une porte

Le fonctionnement global est assez direct. La clé est introduite dans le cylindre. Sa forme permet d’actionner le rotor et les pièces internes liées au barillet. Cette rotation entraîne le panneton, qui agit ensuite sur le pêne dormant ou sur d’autres points de fermeture dans le cas d’une serrure multipoints.

Quand la porte est simplement refermée, c’est souvent le pêne demi-tour, commandé par la poignée, qui s’engage dans la gâche. Pour un verrouillage complet, la clé fait sortir le pêne dormant. Sur les serrures multipoints, la rotation peut commander 3, 5 ou 7 points de fermeture, ce qui améliore la résistance de l’ensemble.

La compréhension de cette chaîne d’action aide à localiser l’origine d’un problème. Un cylindre cassé ne signifie pas toujours qu’il faut remplacer toute la serrure. Dans certains cas, seul le barillet est en cause. L’humidité élevée ou le gel hivernal peuvent aussi perturber le mécanisme.

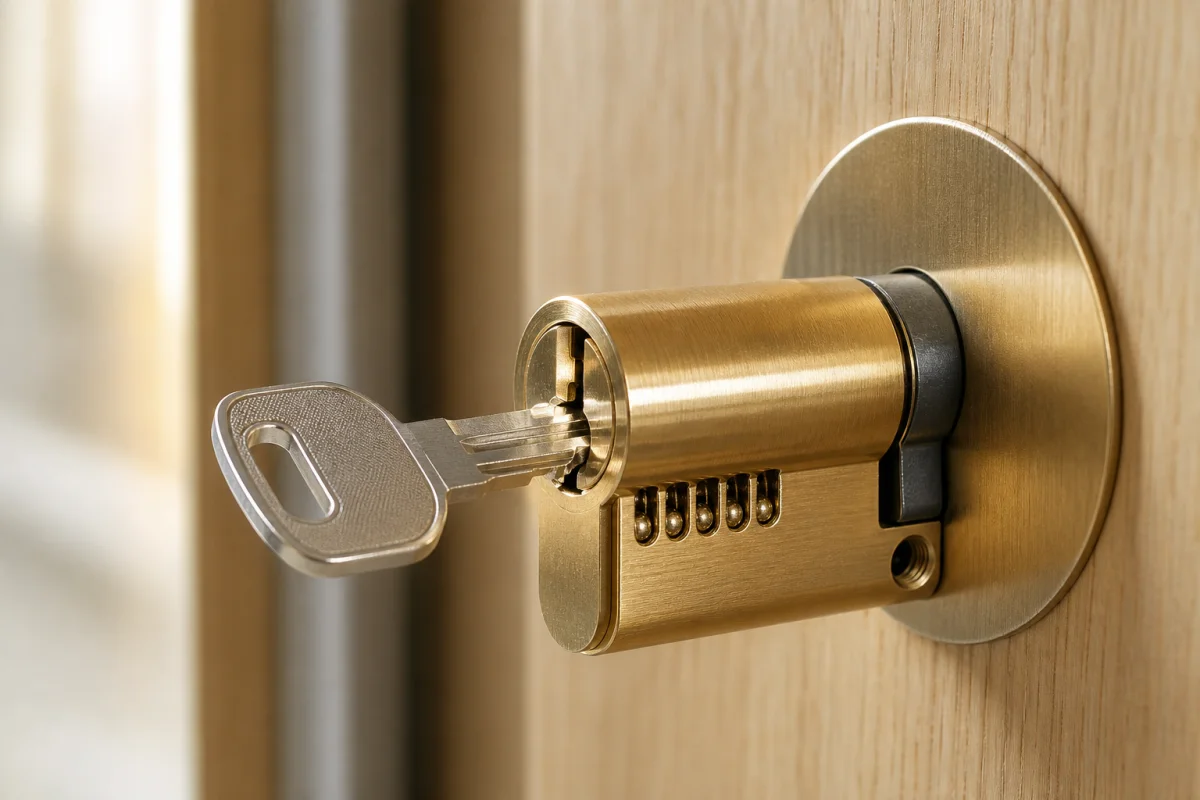

Le cylindre : la pièce où l’on insère la clé

Le cylindre est souvent présenté comme la pièce centrale de la serrure. C’est lui qui reçoit la clé et convertit son mouvement en action mécanique. Il peut être monté sur une porte pleine ou vitrée, et se remplace assez facilement sur de nombreux modèles, soit par un particulier expérimenté, soit par un serrurier.

Quelle est la différence entre cylindre, barillet et canon ?

Dans l’usage courant, cylindre, barillet et canon désignent la même pièce. Les trois termes sont employés par les professionnels, les fabricants et les sites spécialisés.

Le choix du mot dépend surtout des habitudes. Sur le plan pratique, il s’agit toujours de la partie où la clé s’insère pour déverrouiller ou verrouiller. On trouve plusieurs variantes :

• le cylindre simple entrée, utilisé quand une seule face reçoit la clé,
• le cylindre double entrée, qui accepte une clé des deux côtés,
• le cylindre à bouton, qui permet une manœuvre manuelle depuis l’intérieur sans clé.

Les modèles européens sont parmi les plus répandus. Ils existent en version standard, double entrée ou à bouton. Selon la configuration de la porte, ce cylindre peut être intégré dans la serrure encastrée ou associé à une serrure en applique.

Rotor, stator et panneton : les pièces internes liées à la clé

Le cylindre comporte au minimum deux parties majeures :

• le rotor, partie mobile qui tourne avec la clé,
• le stator, partie fixe qui entoure le rotor.

À cela s’ajoute le panneton, parfois appelé entraîneur ou, dans certaines descriptions, foret. Cette pièce fait le lien entre la rotation de la clé et l’action sur le mécanisme de verrouillage. Quand la clé tourne, le rotor entraîne le panneton autour du stator, ce qui commande la sortie ou la rentrée du pêne dormant.

Ce détail est utile quand une serrure ne répond plus correctement. Si la clé tourne dans le vide ou si le verrouillage ne s’effectue plus malgré un cylindre accessible, le problème peut venir du panneton ou de son entraînement.

Le pêne : la pièce mobile de verrouillage

Le pêne est la partie mobile qui sort ou rentre dans la serrure pour retenir la porte. Il prend souvent la forme d’une tige ou d’une pièce métallique coulissante. Sans lui, il n’y a ni fermeture stable ni verrouillage réel.

À quoi sert le pêne dans une serrure ?

Le rôle du pêne est simple, il maintient la porte fermée ou verrouillée en s’engageant dans la gâche. Il se déplace en va-et-vient selon l’action de la clé ou de la poignée. Quand le pêne est rétracté, la porte peut s’ouvrir. Quand il avance dans la gâche, elle reste maintenue.

Il existe plusieurs formes de pênes selon les usages :

• pêne demi-tour,
• pêne dormant,
• pêne à ressort,
• pêne lançant,
• pêne à rouleau,
• pêne à mentonnet,
• pêne fourchu,
• pêne de sûreté,
• pêne à coulisse,
• pêne en bord.

Cette diversité répond à des besoins précis, porte intérieure, porte d’entrée, porte coulissante, salle de bain ou menuiserie spécifique.

Pêne dormant et pêne demi-tour : deux fonctions distinctes

Le pêne demi-tour, aussi appelé bec-de-cane ou loquet, sert à fermer une porte sans la verrouiller totalement. Il est généralement commandé par la poignée. Sa forme biseautée lui permet de se rétracter lors de la fermeture puis de reprendre sa place dans la gâche. Il est souvent monté avec un ressort et peut être réversible selon le sens d’ouverture de la porte.

Le pêne dormant, lui, assure le verrouillage complet. Il est actionné par la clé et reste en position tant qu’une rotation inverse n’est pas effectuée. C’est ce pêne qui apporte la vraie fonction de sécurité sur une porte d’entrée.

Sur une serrure multipoints, le pêne dormant principal ne travaille pas seul. La clé peut rétracter ou projeter plusieurs points de verrouillage, répartis sur la hauteur de la porte. C’est l’une des raisons pour lesquelles les serrures multipoints, souvent en 3, 5 ou 7 points, sont considérées parmi les plus efficaces contre l’effraction.

La gâche : la pièce qui reçoit le pêne

La gâche est fixée sur le bâti de la porte, aussi appelé dormant, cadre, huisserie ou chambranle. Sa fonction paraît discrète, pourtant elle est indispensable. Sans elle, le pêne n’aurait aucun point d’ancrage fiable.

Quelle est la fonction de la gâche ?

La gâche reçoit et retient le pêne. Elle maintient la fermeture de la porte et participe directement à la stabilité de l’ensemble. Le pêne demi-tour s’y loge quand la porte se referme, et le pêne dormant s’y engage lors du verrouillage.

Pour fonctionner correctement, la gâche doit être bien alignée avec la serrure. Un léger décalage peut suffire à provoquer des frottements, un verrouillage difficile ou une usure prématurée.

Il existe plusieurs versions :

• la gâche manuelle, la plus classique,
• la gâche électrique, reliée au courant pour un contrôle à distance.

La gâche électrique est utilisée sur certains accès sécurisés, notamment dans des bâtiments professionnels ou des établissements exigeant un contrôle précis des entrées. Pour renforcer la sécurité d’une porte, on recommande aussi des gâches robustes, bien fixées au bâti.

Les autres éléments d’une serrure à connaître

Au-delà du trio cylindre, pêne et gâche, d’autres pièces jouent un rôle concret dans la durabilité, la pose et l’usage quotidien de la serrure. Ces éléments sont particulièrement importants sur les serrures à encastrer, aussi appelées serrures à larder ou à mortaiser. Leur fabrication est encadrée par la norme NF EN 12209, qui définit les exigences applicables aux serrures mécaniques de ce type.

Le coffre ou boîtier : l’enveloppe du mécanisme

Le coffre, ou boîtier, est la partie qui renferme et protège le mécanisme. Sur une serrure à mortaiser, il est généralement rectangulaire et dissimulé dans l’épaisseur de la porte. Il peut être fabriqué en acier ou en inox.

Sa fonction est double :

• protéger les composants internes,
• maintenir l’architecture du mécanisme dans un ensemble compact.

Dans certaines descriptions techniques, on retrouve aussi la lumière, une zone du coffre destinée à recevoir le système de verrouillage ou le cylindre selon la conception du modèle.

Sur une serrure en applique, le boîtier reste visible sur la porte. Sur une serrure carénée, ce boîtier dissimule aussi la tringlerie, ce qui améliore l’esthétique, surtout sur une serrure multipoints.

La têtière : la partie visible sur le chant de la porte

La têtière est la plaque métallique visible sur le chant de la porte lorsque celle-ci est ouverte. Elle est parfois appelée plaque frontale ou plaque de finition. Vissée sur le champ de la porte, elle sert à maintenir le coffre et à protéger l’ouverture où passent les pênes.

Elle comporte des ouvertures centrales, appelées empennages, qui laissent sortir le pêne demi-tour et le pêne dormant. Selon les modèles, ses extrémités peuvent être rondes ou carrées. Sur une serrure à encastrer, c’est souvent la seule partie immédiatement visible du mécanisme.

Le fouillot, le carré et la poignée : comment ils fonctionnent ensemble

Le fouillot est un trou carré traversant le coffre. Il reçoit une tige d’entraînement appelée carré. Les poignées, aussi nommées béquilles, viennent ensuite s’emboîter sur ce carré.

Quand la poignée est abaissée, le carré tourne dans le fouillot et actionne le pêne demi-tour. C’est ce qui permet l’ouverture courante d’une porte sans utiliser la clé.

Ce trio est essentiel dans l’usage quotidien :

• le fouillot guide la transmission du mouvement,
• le carré transmet l’effort,
• la poignée déclenche le retrait du loquet.

Sur certains cylindres doubles à bouton, le bouton intérieur remplace l’usage de la clé côté logement pour verrouiller ou déverrouiller plus rapidement.

Il est aussi utile de replacer la serrure dans son environnement. Une porte fait partie d’un bloc-porte composé du battant, aussi appelé vantail ou ouvrant, et du bâti, aussi appelé dormant ou huisserie. Les charnières, ou paumelles, supportent le poids du battant et assurent sa rotation. Une serrure parfaitement choisie peut perdre en efficacité si le bâti travaille, si les paumelles s’affaissent ou si l’alignement général de la porte n’est plus correct.

Pour choisir ou diagnostiquer une serrure, ce repère simple reste le plus utile :

Maîtriser le nom et le rôle de chaque élément d’une serrure aide à acheter la bonne pièce, à dialoguer plus facilement avec un serrurier et à éviter des remplacements inutiles. Lorsqu’une clé accroche, qu’un pêne rentre mal ou qu’une porte ferme de travers, le défaut ne vient pas toujours de la serrure complète. Il peut s’agir d’un cylindre usé, d’une gâche mal réglée, d’un carré fatigué ou d’un affaissement du battant. C’est souvent ce détail qui fait gagner du temps, et parfois un remplacement complet évitable.
