Comprendre la composition d’une serrure aide à mieux choisir un modèle, diagnostiquer une panne simple et évaluer le niveau de sécurité d’une porte. Même si les formes varient selon les usages, porte d’entrée, porte intérieure, portail, garage ou boîte aux lettres, les serrures mécaniques classiques reposent sur des pièces proches et sur un principe de fonctionnement commun.

Sur une porte d’entrée, trois éléments sont généralement considérés comme indispensables, le cylindre, le pêne et la gâche. Autour de ce trio s’ajoutent d’autres composants, comme le coffre, la têtière, le fouillot, le carré, les goupilles ou encore le panneton. L’ensemble forme un mécanisme précis, largement encadré pour les serrures à larder par la norme NF EN 12209.

Avant d’entrer dans le détail, voici un repère utile sur les éléments les plus souvent rencontrés dans une serrure de porte.

De quoi se compose une serrure de porte ?

Une serrure de porte est un mécanisme de fermeture qui ne peut être ouvert qu’avec la clé adaptée, ou selon les modèles, avec une combinaison ou un système de commande spécifique. Sur les serrures mécaniques courantes, la structure de base reste proche d’un modèle à l’autre.

La composition d’une serrure comprend le plus souvent :

• le cylindre, aussi appelé barillet ou canon
• le pêne, qui verrouille la porte
• la gâche, fixée sur le bâti
• le coffre ou boîtier, qui abrite le mécanisme
• la têtière, visible sur le bord de la porte
• le fouillot et le carré, liés à la poignée
• les éléments internes du cylindre, comme le rotor, le stator, les goupilles et le panneton

Selon le type de serrure, à mortaiser, à visser, multipoints, à crochet ou à cadre tubulaire, certaines pièces changent de forme ou de position. Le principe reste le même, une clé ou une poignée actionne un mécanisme qui fait sortir ou rentrer un pêne dans une gâche.

Cette logique se retrouve sur de nombreux supports, portes de maison, portes d’appartement, portails, fenêtres, casiers ou boîtes aux lettres.

Les pièces principales d’une serrure

Lorsqu’on parle de la structure d’une serrure, quelques composants reviennent systématiquement. Ils assurent la fermeture, le verrouillage et la liaison avec la porte et son cadre.

Le cylindre, aussi appelé barillet ou canon

Le cylindre est la pièce dans laquelle on insère la clé. C’est souvent l’élément central de la serrure, car c’est lui qui autorise ou bloque la rotation nécessaire au verrouillage. Quand la clé correspond au profil du cylindre, elle aligne les goupilles et permet au rotor de tourner.

Le cylindre existe en plusieurs variantes :

• cylindre standard à double entrée, accessible des deux côtés
• cylindre débrayable, qui permet l’ouverture même si une clé est déjà engagée de l’autre côté
• cylindre à bouton, pratique pour verrouiller depuis l’intérieur sans clé
• demi-cylindre, avec une seule entrée, souvent utilisé pour un garage ou certains accès techniques
• cylindre européen, le format le plus répandu, en simple ou double entrée

Un point utile en entretien, le cylindre peut souvent être remplacé sans changer toute la serrure. C’est fréquent après une perte de clés, une usure interne ou un besoin de sécurité renforcée.

Le pêne et la gâche

Le pêne est la partie mobile qui sort de la serrure pour entrer dans la gâche. C’est lui qui bloque physiquement l’ouverture de la porte. Il est souvent décrit comme une tige métallique coulissante.

La gâche, fixée sur le cadre, reçoit ce pêne. Sans elle, la fermeture serait incomplète. L’alignement entre ces deux pièces est décisif. Un décalage de quelques millimètres suffit à rendre la serrure dure, bruyante ou inefficace.

Dans une serrure multipoints, le pêne principal travaille avec d’autres points de fermeture, souvent au nombre de 3, 5 ou 7, afin d’améliorer la résistance à l’effraction.

Le coffre et la têtière

Le coffre, aussi appelé boîtier, est le bloc métallique qui renferme le mécanisme. Sur une serrure à larder, aussi nommée serrure à mortaiser ou à encastrer, ce coffre est dissimulé dans l’épaisseur de la porte. Ce type de serrure est très courant sur les portes de maison, d’appartement et de chambre.

La têtière est la plaque visible sur le chant de la porte. Elle assure une finition propre, maintient le coffre en place et laisse passer les pênes grâce à ses ouvertures. Selon les modèles, ses extrémités peuvent être rondes ou carrées.

Quelle est la différence entre cylindre, barillet et canon ?

Dans l’usage courant, cylindre, barillet et canon désignent la même pièce, celle qui reçoit la clé. La différence tient surtout au vocabulaire employé par les professionnels, les fabricants ou les particuliers.

Le mot cylindre est le plus technique et le plus utilisé dans les fiches produits. Barillet est très courant dans le langage de tous les jours. Canon est aussi employé dans le secteur de la serrurerie pour désigner ce même organe.

Ce qui compte surtout au moment d’un achat ou d’un remplacement, ce n’est pas le nom choisi, mais :

• la longueur du cylindre
• le type d’entrée, simple, double ou bouton
• le niveau de protection
• la compatibilité avec la serrure et la porte
• la qualité de la vis de fixation, qui contribue à la stabilité de l’ensemble

Une vis inadaptée ou mal positionnée peut fragiliser le cylindre et faciliter une tentative d’arrachage. C’est un détail discret, mais important en matière de sécurité.

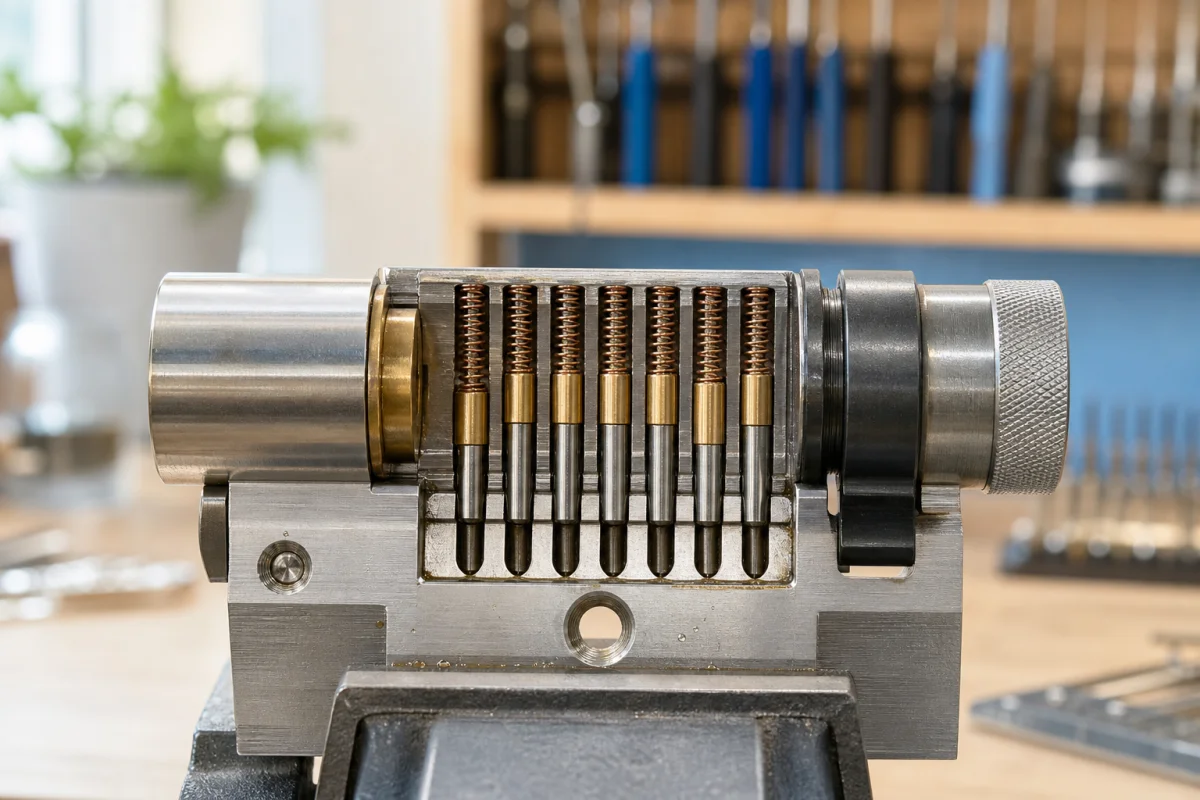

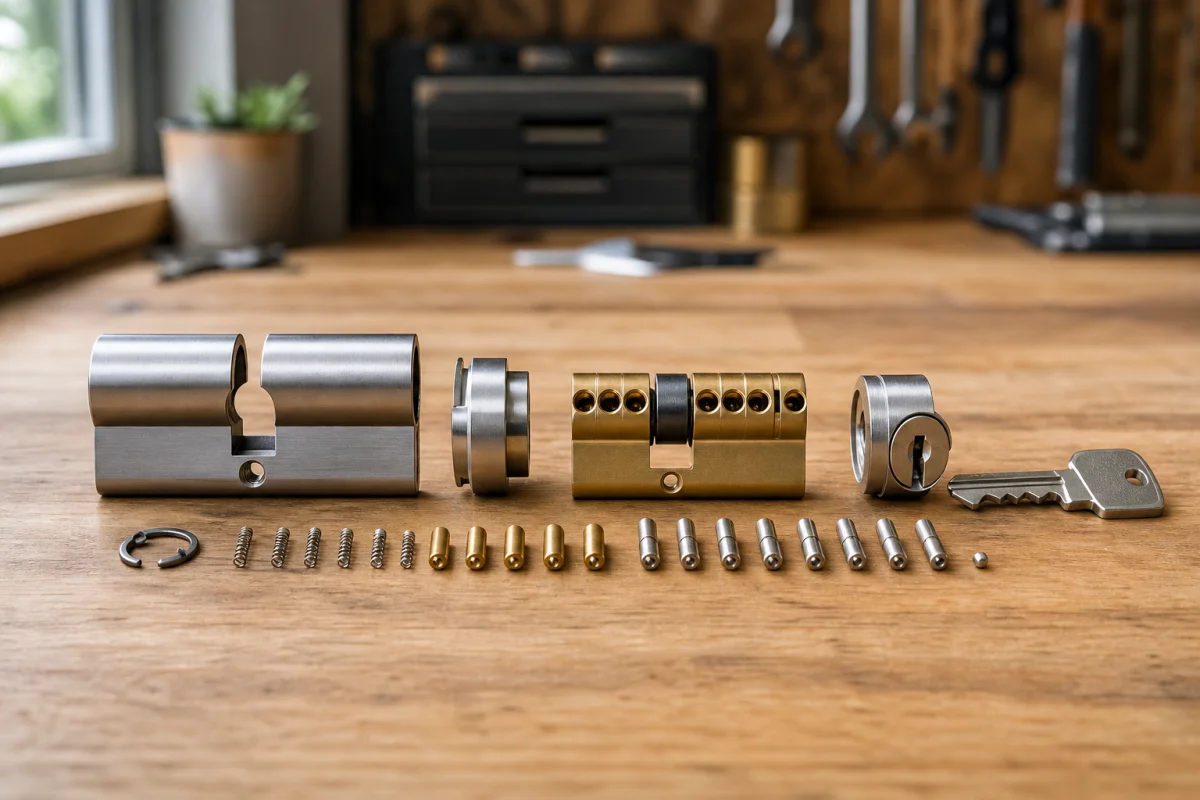

Les éléments internes du cylindre

Le cylindre concentre plusieurs pièces de précision. Ce sont elles qui reconnaissent la clé et transmettent le mouvement au reste du mécanisme.

Le rotor et le stator

Le cylindre est généralement composé de deux parties principales, le rotor et le stator. Le rotor est la partie mobile dans laquelle la clé s’insère et tourne. Le stator est la partie fixe qui entoure le rotor.

Quand la clé correcte est introduite, elle permet au rotor de pivoter dans le stator. Cette rotation met ensuite en mouvement l’entraîneur, aussi appelé panneton, qui agit sur le verrouillage.

Sur certains modèles, un ressort participe aussi au blocage tant que la rotation ne se fait pas correctement dans le sens d’ouverture prévu.

Les goupilles

Les goupilles sont de petites pièces métalliques situées à l’intérieur du cylindre. Elles existent en différentes longueurs pour correspondre au taillage de la clé. Quand la bonne clé est insérée, ces goupilles s’alignent sur la ligne de césure entre rotor et stator. À ce moment-là, la rotation devient possible.

Certaines descriptions distinguent une goupille active côté partie mobile et une goupille passive côté partie fixe. Cette architecture participe à la lecture mécanique du profil de la clé.

Plus le barillet est complexe, plus le niveau de sécurité grimpe. C’est l’une des raisons pour lesquelles les cylindres de qualité supérieure résistent mieux à certaines manipulations ou tentatives d’ouverture non autorisées.

Quelle pièce actionne la clé dans une serrure ?

La pièce directement actionnée par la rotation de la clé est le panneton, aussi appelé entraîneur. Une fois la clé tournée, le panneton pivote et transmet l’effort au mécanisme de verrouillage, notamment au pêne dormant.

Dans le fonctionnement général, la clé agit donc sur plusieurs niveaux :

1. elle aligne les goupilles
2. elle permet au rotor de tourner dans le stator
3. elle entraîne le panneton
4. elle provoque la sortie ou la rentrée du pêne

Ce cheminement explique pourquoi une serrure peut se bloquer à différents endroits, au niveau de la clé, du cylindre ou du pêne.

À quoi sert le pêne dans une serrure ?

Le pêne assure la fonction de fermeture concrète. C’est lui qui s’engage dans la gâche pour maintenir la porte fermée. Sans pêne opérationnel, le cylindre peut tourner sans que la porte soit réellement sécurisée.

Selon la serrure, on trouve plusieurs types de pênes. Les plus courants sont le pêne dormant et le pêne demi-tour. D’autres variantes existent, comme les pênes à rouleau, à crochet, lançants, en bord ou de sûreté, mais elles répondent à des usages plus spécifiques.

Le pêne dormant et son rôle

Le pêne dormant est la pièce métallique qui verrouille véritablement la porte. Lorsqu’il sort, il s’engage dans la gâche fixée sur le bâti et bloque l’ouverture. Il est généralement actionné par la clé via le cylindre.

Sur une porte d’entrée, c’est lui qui apporte le niveau de verrouillage principal. Dans une serrure multipoints, le pêne dormant principal commande aussi d’autres points de fermeture répartis sur la hauteur de la porte.

Pour les logements exposés, les serrures multipoints restent parmi les solutions les plus efficaces pour renforcer la sécurité globale de la porte.

Le pêne demi-tour, ou bec-de-cane

Le pêne demi-tour, aussi appelé bec-de-cane, sert à fermer la porte sans la verrouiller totalement. Il est actionné par la poignée, via le carré et le fouillot. Son extrémité biseautée permet à la porte de se refermer en claquant.

Ce système est courant sur les portes de passage. On le retrouve aussi sur les serrures de salle de bains ou de WC, avec condamnation. Sur une serrure à larder, le pêne demi-tour est souvent lié à un ressort qui l’aide à revenir en position après action de la poignée.

Le fouillot et le carré dans le mécanisme de serrure

Le fouillot, parfois appelé foliot, est le trou carré qui traverse le coffre de serrure. Il reçoit le carré, c’est-à-dire la tige métallique qui relie les deux poignées ou béquilles.

Quand on abaisse la poignée, le carré tourne dans le fouillot et actionne le mécanisme du pêne demi-tour. Ce couple fouillot-carré est donc essentiel pour l’ouverture rapide d’une porte non verrouillée à clé.

Sur beaucoup de portes intérieures, c’est la partie la plus sollicitée du mécanisme au quotidien. Une poignée qui devient molle, un ressort fatigué ou un demi-tour qui rentre mal peuvent provenir de cette zone.

La gâche, point d’accroche du verrouillage

La gâche est une plaque métallique fixée sur le cadre, le montant, le chambranle ou parfois le mur, selon la configuration. Son rôle est simple mais indispensable, recevoir et retenir le pêne au moment de la fermeture.

Elle peut accueillir à la fois le pêne demi-tour et le pêne dormant. Son bon positionnement conditionne le confort d’usage comme la sécurité. Si la gâche est mal alignée, la porte force, accroche ou ferme mal.

On distingue notamment :

• la gâche manuelle, utilisée sur les serrures classiques
• la gâche électrique, reliée au courant pour permettre une ouverture à distance

La gâche électrique se rencontre dans des accès contrôlés, immeubles, entreprises ou sites sensibles. Une gâche solide est aussi un point d’amélioration concret pour la résistance d’une porte face à une tentative d’intrusion.

Comment ces pièces agissent ensemble

Le fonctionnement d’une serrure repose sur une succession d’actions mécaniques très précises. Quand la clé entre dans le cylindre, ses crans alignent les goupilles. Le rotor peut alors tourner dans le stator. Cette rotation actionne le panneton, qui commande le pêne dormant.

Si la porte est simplement fermée sans être verrouillée, la poignée agit sur le carré, le carré tourne dans le fouillot et rétracte le pêne demi-tour. La porte peut alors s’ouvrir.

Le cycle de base ressemble à ceci :

1. la clé s’insère dans le cylindre
2. les goupilles s’alignent
3. le rotor tourne
4. le panneton entraîne le mécanisme
5. le pêne sort ou rentre
6. la gâche reçoit ou libère le pêne

Cette compréhension aide à repérer plus vite l’origine d’un problème. Une clé qui accroche oriente vers le cylindre. Une porte qui ferme mal peut signaler une gâche décalée. Une poignée sans effet pointe souvent vers le fouillot, le carré ou le demi-tour.

Pour choisir une serrure, il faut regarder le type de porte, le niveau de risque, la valeur de ce qui doit être protégé et l’usage quotidien. Une serrure simple convient à une porte de passage. Une porte d’entrée demande un ensemble plus robuste, avec un cylindre de bonne qualité, une gâche résistante et, dans bien des cas, une serrure multipoints. C’est cette lecture pièce par pièce qui permet d’acheter plus juste, d’entretenir plus efficacement et d’éviter de remplacer tout un système quand un seul composant est réellement en cause.
